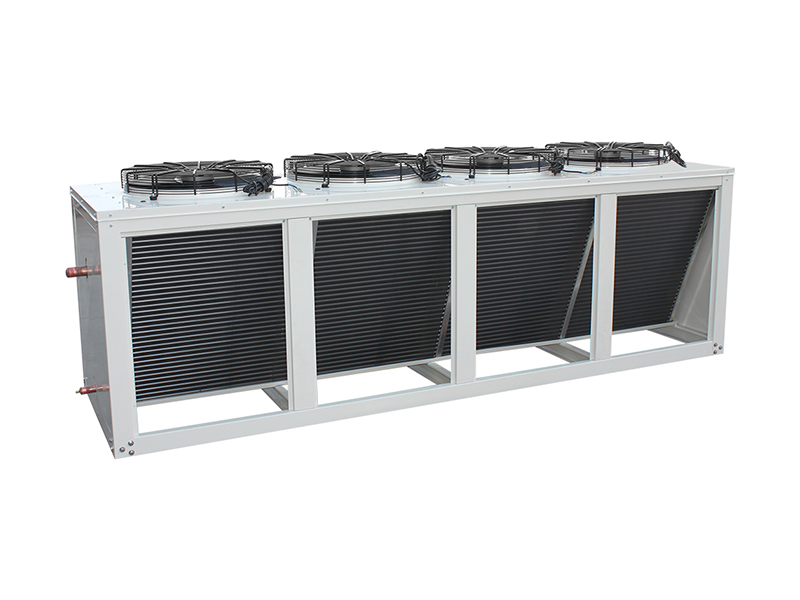

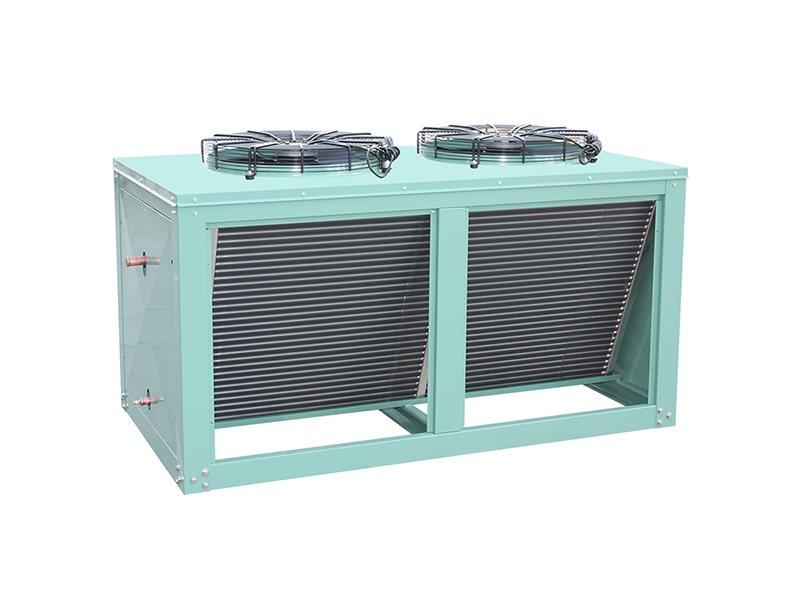

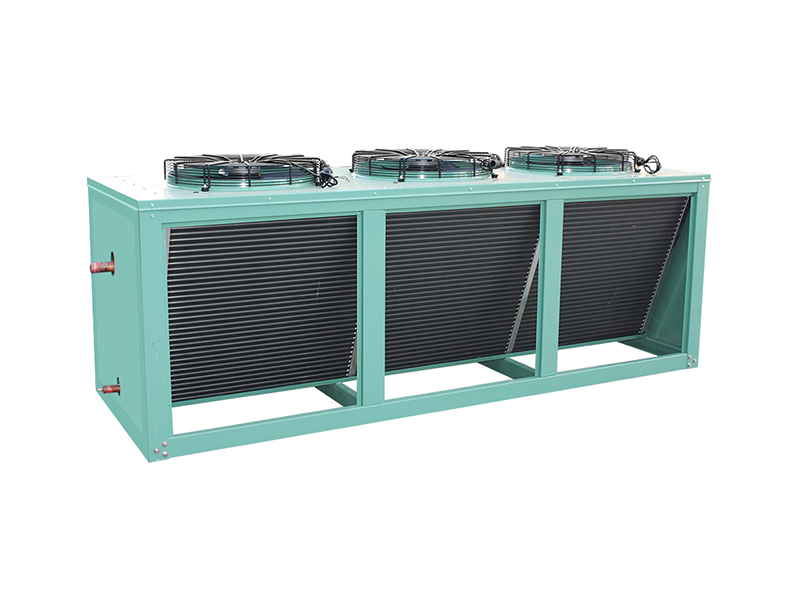

Thiết bị ngưng tụ làm mát bằng không khí FNV được thiết kế đặc biệt như một thiết bị tản nhiệt cho thiết bị làm lạnh sử dụng chất làm lạnh như Freon. Nó sử dụng đối lưu không khí để làm tiêu tan nhiệt được giải phóng bởi chất làm lạnh trong quá trình ngưng tụ, đảm bảo hoạt động bình thường của hệ thống làm lạnh. Thiết bị ngưng tụ có độ kín khí cao, đảm bảo không có rò rỉ dưới áp suất cao. Nó được trang bị quạt rôto bên ngoài, hoạt động với tiếng ồn thấp.
Các thông số kỹ thuật chính của thiết bị ngưng tụ làm mát không khí FNV
Người mẫu | Khả năng trao đổi nhiệt (kW) | Khu vực làm mát (㎡) | Cái quạt | ||||
QTY | Đường kính lưỡi (mm) | Khối lượng không khí (M³/H) | Sức mạnh (W) | Điện áp (V) | |||
FNV-24,6/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27,5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34.4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44.2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55.8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73.9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81,5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92.4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123.7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

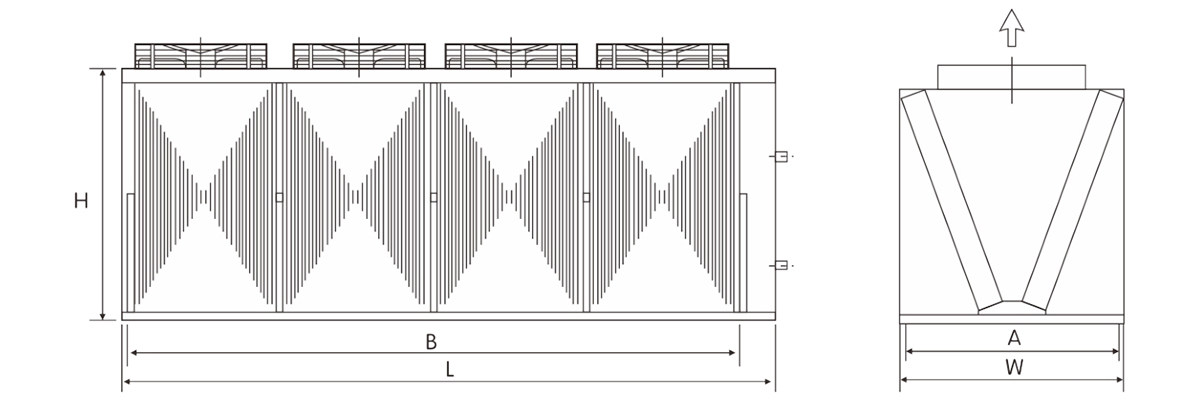

Kích thước xuất hiện và cài đặt của thiết bị ngưng tụ làm mát không khí FNV
Người mẫu | L | H | W | MỘT | B | Ống đầu vào (φmm) | Ống đầu ra (φmm) |
FNV-24,6/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27,5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34.4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44.2/155 | 1660 | 850 | 920 | 800 | 1500 | 32 | φ22 |
FNV-55.8/185 | 1900 | 850 | 920 | 800 | 1730 | 32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | 32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | 32 | φ25 |
FNV-73.9/240 | 2240 | 940 | 955 | 820 | 2030 | 32 | φ22 |
FNV-81,5/265 | 2450 | 940 | 955 | 820 | 2280 | 32 | φ28 |
FNV-92.4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | 42 | 32 |
FNV-123.7/400 | 2880 | 940 | 1030 | 890 | 2660 | 42 | φ32 |
