Dưới đây là bảng phân tích kỹ thuật về cách bình ngưng bay hơi công việc:
■ Nguyên tắc làm việc cốt lõi
Bình ngưng bay hơi loại bỏ nhiệt bằng cách kết hợp làm mát không khí với bay hơi nước. Không giống như các bình ngưng tiêu chuẩn chỉ dựa vào khả năng truyền nhiệt hợp lý, chúng tận dụng khả năng hấp thụ nhiệt tiềm ẩn trong quá trình bay hơi nước.

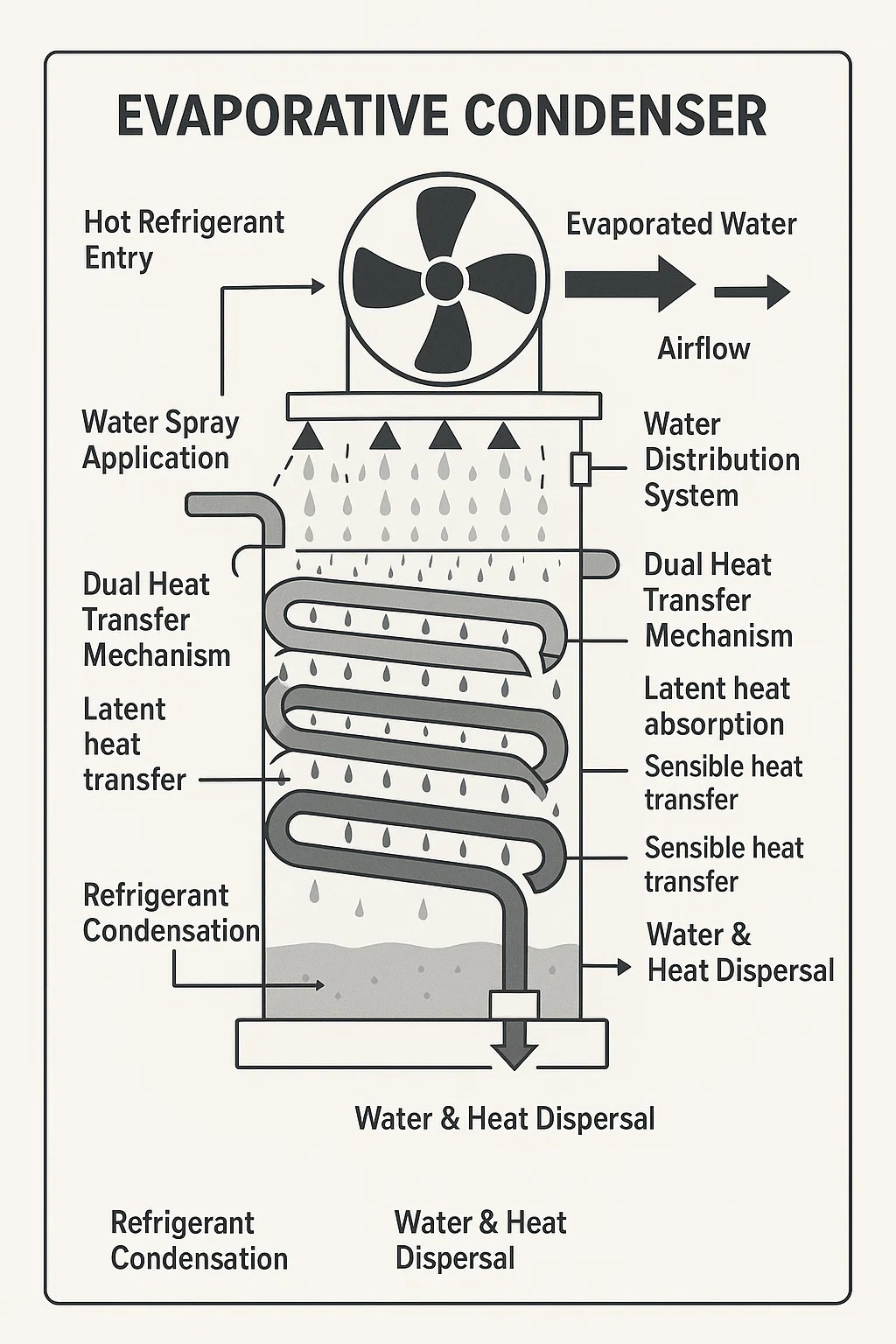

■Hoạt động từng bước
▸Đường vào tủ lạnh nóng
Hơi nóng, áp suất cao từ máy nén đi vào ống cuộn của bình ngưng.
▸Ứng dụng phun nước
Một máy bơm phun nước liên tục lên bên ngoài cuộn dây làm lạnh.
Nước bao phủ bề mặt ống, tạo thành một lớp màng mỏng.
▸Tương tác luồng không khí cưỡng bức
Quạt kéo không khí xung quanh qua bó cuộn dây ướt.
Luồng khí làm tăng tốc độ bay hơi của màng nước trên cuộn dây.
▸Cơ chế truyền nhiệt kép
Hấp thụ nhiệt tiềm ẩn: Năng lượng từ hơi môi chất lạnh chuyển sang nước, gây bay hơi.
Truyền nhiệt hợp lý: Luồng khí mang theo nhiệt dư từ chất làm lạnh và nước chưa bay hơi.
▸Ngưng tụ chất làm lạnh
Mất nhiệt khiến hơi môi chất lạnh ngưng tụ thành chất lỏng áp suất cao bên trong cuộn dây.
▸Phân tán nước và nhiệt
Nước bay hơi thoát ra dưới dạng hơi trong khí thải.
Nước chưa bay hơi được thu thập trong bể chứa để tuần hoàn.
■Thành phần hệ thống chính
Gói cuộn: Ống chứa chất làm lạnh (đồng/thép không gỉ).
Hệ thống phân phối nước: Vòi phun, máy bơm và bể chứa nước thải.
Quạt: Gió cảm ứng (gắn trên) hoặc gió cưỡng bức (gắn bên hông).
Thiết bị khử trôi: Ngăn chặn các giọt nước thoát ra ngoài cùng với khí thải.
■Các yếu tố hiệu quả quan trọng
▸Sự phụ thuộc nhiệt độ bầu ướt
Nhiệt độ ngưng tụ đạt đến nhiệt độ bầu ướt xung quanh (không phải bầu khô), cho phép áp suất đầu thấp hơn so với các thiết bị làm mát bằng không khí.
▸Quản lý chất lượng nước
Cặn từ nước cứng làm giảm sự truyền nhiệt – cần xử lý/làm mềm bằng hóa chất.
Van xả kiểm soát nồng độ khoáng chất.
▸Bảo vệ chống đóng băng
Chất phụ gia Glycol hoặc hệ thống thoát nước ngăn ngừa hư hại do băng mùa đông.
■Chế độ thất bại trong thế giới thực
▸ Hậu quả của việc bảo trì bị bỏ qua
Đầu phun bị tắc → Phân phối nước không đều → Điểm khô → Chất làm lạnh quá nóng.
Tích tụ cặn → Ống cách nhiệt → Hiệu suất giảm 30%.
Sự phát triển của Legionella trong các hố chứa nước chưa được xử lý.
▸Hạn chế luồng không khí
Cuộn dây hoặc cánh quạt chặn bụi/mảnh vụn → Giảm sự bay hơi → Quá tải máy nén.
▸Tại sao đây không phải là "thiết bị bay hơi"
Thiết bị bay hơi hấp thụ nhiệt (ví dụ: cuộn dây AC trong nhà).
Bình ngưng bay hơi loại bỏ nhiệt (chức năng ngoài trời).
