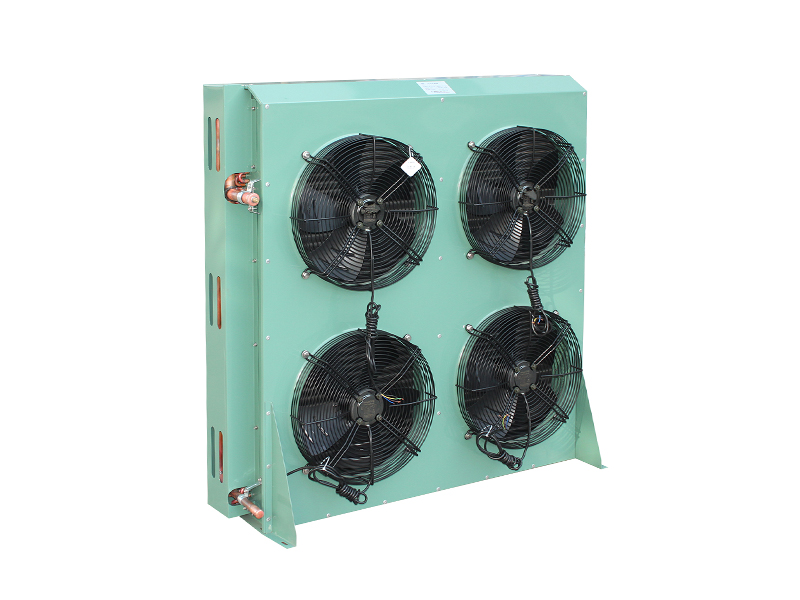

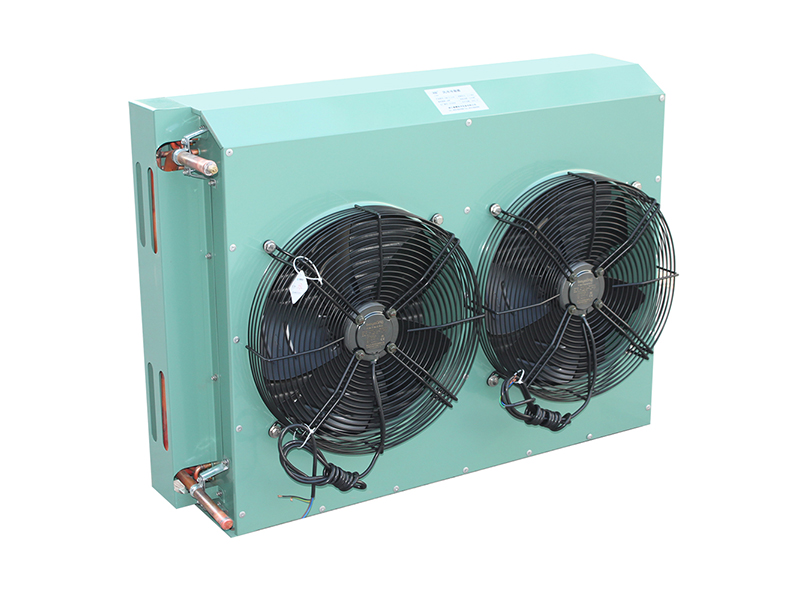

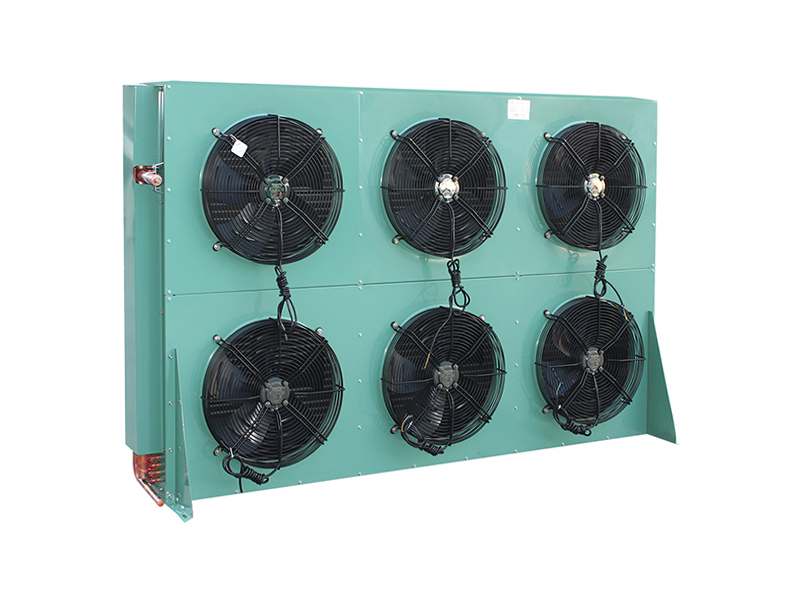

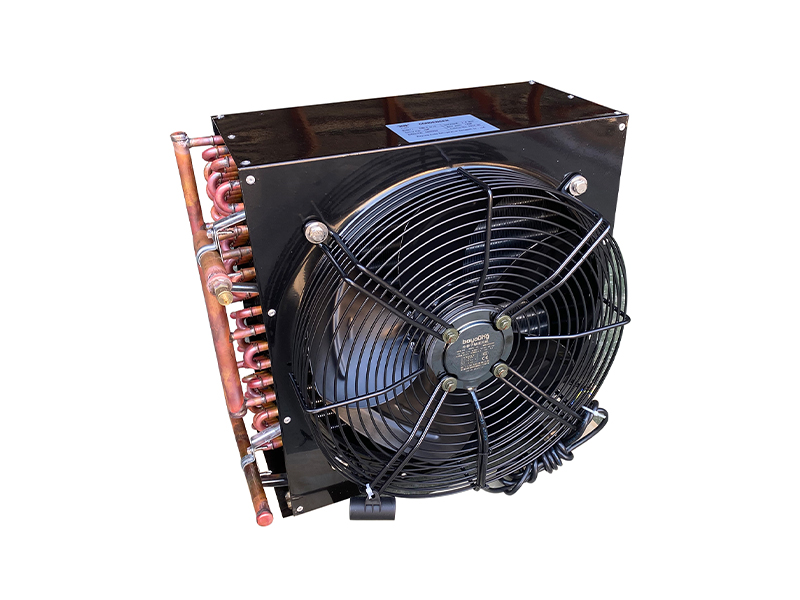

Cổ ngưng làm mát bằng không khí FNH là một thành phần quan trọng trong thiết bị làm lạnh. Nó chủ yếu làm tiêu tan nhiệt được giải phóng bởi chất làm lạnh trong quá trình ngưng tụ thông qua đối lưu không khí, duy trì hoạt động bình thường của hệ thống làm lạnh. Sản phẩm có thể được trang bị các loại quạt ngưng tụ khác nhau theo yêu cầu của khách hàng để đáp ứng các nhu cầu tản nhiệt khác nhau.
Các thông số kỹ thuật của thiết bị ngưng tụ làm mát không khí loại FNH
Người mẫu | Khả năng trao đổi nhiệt (kW) | Bề mặt (㎡) | Ống đồng sắp xếp | Cái quạt Vào Travhea (φmm) | Vào Travhea (Φmm) | Ổ cắm chất lỏng (Φmm) | ||||
QTY | Φfan (mm) | Khối lượng không khí (M³/H) | Sức mạnh (W) | Điện áp (V) | ||||||
FNH-0.6/2 | 0.6 | 2 | 2x4 | 1 | 200 | 780 | 55 | 220 | 10 | 10 |
FNH-0.9/3 | 0.9 | 3 | 3x4 | 1 | 200 | 780 | 55 | 220 | 10 | 10 |
FNH-1.2/4 | 1.2 | 4 | 3x5 | 1 | 250 | 970 | 80 | 220 | 10 | 10 |
FNH-1.7/6 | 1.7 | 6 | 3x6 | 1 | 300 | 2040 | 1x85 | 220/380 | 10 | 10 |
FNH-2.5/8.0 | 2.5 | 8 | 3x8 | 1 | 300 | 2040 | 1x85 | 220/380 | 10 | 10 |
FNH-4,6/15 | 4.6 | 15 | 4x10 | 1 | 350 | 2700 | 1x180 | 220/380 | 19 | 16 |
FNH-5,4/18 | 5.4 | 18 | 4x10 | 1 | 400 | 4000 | 1x230 | 380 | 19 | 16 |
FNH-6.4/22 | 6.4 | 22 | 5x10 | 1 | 400 | 4000 | 1x230 | 380 | 19 | 16 |
FNH-6.4/22B | 6.4 | 22 | 4x8 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-7.3/28 | 7.3 | 28 | 4x9 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-9,7/33 | 9.7 | 33 | 4x10 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-12.0/41 | 12 | 41 | 4x12 | 2 | 400 | 8000 | 2x230 | 380 | 19 | 16 |
FNH-13.8/50 | 13.8 | 50 | 4x14 | 2 | 400 | 8000 | 2x230 | 380 | 19 | 16 |
FNH-16.7/60 | 16.7 | 58 | 4x14 | 2 | 400 | 8000 | 2x230 | 380 | 22 | 19 |
FNH-20.7/70 | 20.7 | 70 | 4x18 | 4 | 350 | 10800 | 4x180 | 380 | 28 | 22 |
FNH-23.0/80 | 23 | 80 | 4x20 | 4 | 400 | 16000 | 4x230 | 380 | 28 | 22 |
FNH-27.6/100 | 27.6 | 100 | 5x20 | 4 | 400 | 16000 | 4x230 | 380 | 28 | 22 |
FNH-33.3/120 | 33.3 | 120 | 5x24 | 4 | 400 | 16000 | 4x230 | 380 | 32 | 25 |
FNH-39.8/140 | 39.8 | 140 | 5x24 | 4 | 450 | 18800 | 4x280 | 380 | 32 | 25 |
FNH-45.6/160 | 45.6 | 160 | 5x26 | 4 | 450 | 18800 | 4x280 | 380 | 32 | 25 |
FNH-49,9/180 | 49.9 | 180 | 5x26 | 4 | 500 | 26400 | 4x460 | 380 | 32 | 25 |

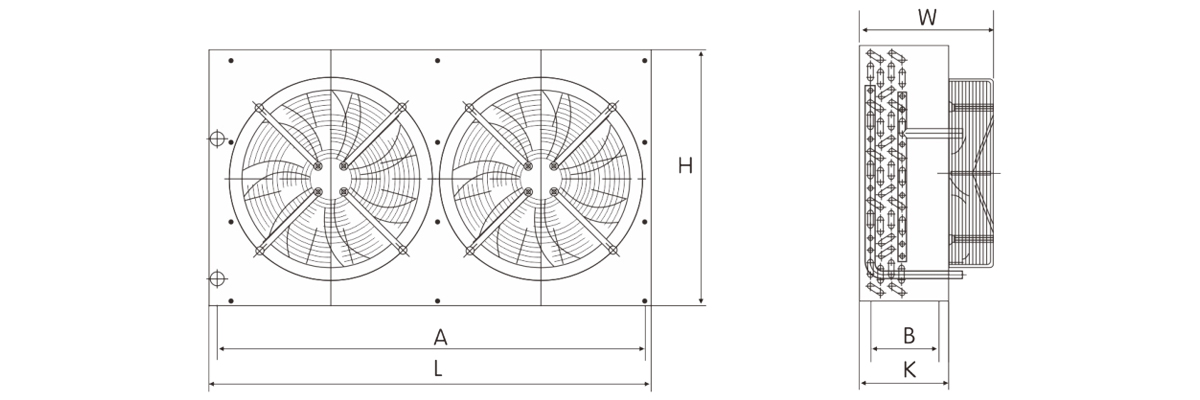

Kích thước xuất hiện và cài đặt của bộ ngưng tụ làm mát không khí loại FNH
Người mẫu | Kích thước quá mức | |||||
L | K | H | MỘT | B | W | |
FNH-0.6/2 | 280 | 95 | 240 | 260 | 65 | 140 |
FNH-0.9/3 | 280 | 120 | 240 | 260 | 80 | 165 |
FNH-1.2/4 | 300 | 120 | 290 | 280 | 80 | 175 |
FNH-1.7/6 | 350 | 150 | 340 | 330 | 110 | 235 |
FNH-2.5/8.0 | 450 | 150 | 435 | 420 | 100 | 250 |
FNH-4,6/15 | 485 | 170 | 535 | 455 | 145 | 280 |
FNH-5,4/18 | 520 | 180 | 535 | 490 | 145 | 290 |
FNH-6.4/22 | 600 | 180 | 535 | 570 | 145 | 290 |
FNH-6.4/22B | 875 | 200 | 435 | 845 | 145 | 290 |
FNH-7.3/28 | 875 | 200 | 485 | 845 | 145 | 290 |
FNH-9,7/33 | 935 | 200 | 535 | 905 | 145 | 290 |
FNH-12.0/41 | 935 | 200 | 635 | 905 | 145 | 290 |
FNH-13.8/50 | 935 | 200 | 735 | 905 | 145 | 290 |
FNH-16.2/58 | 1085 | 200 | 735 | 1055 | 145 | 290 |
FNH-20.7/70 | 1085 | 200 | 935 | 1055 | 145 | 290 |
FNH-23.0/80 | 1100 | 220 | 1035 | 1070 | 165 | 310 |
FNH-27.6/100 | 1100 | 220 | 1035 | 1070 | 165 | 310 |
FNH-33.3/120 | 1130 | 220 | 1035 | 1100 | 165 | 310 |
FNH-39.8/140 | 1190 | 220 | 1235 | 1170 | 165 | 320 |
FNH-45.6/160 | 1250 | 220 | 1335 | 1220 | 165 | 320 |
FNH-49.9/180 | 1410 | 220 | 1335 | 1380 | 165 | 320 |
